产品简介

PRODUCT INTRODUCTION

整机外壳防护等级IP66，专为工业环境设计，机身具备6种密封结构，无惧各种恶劣湿热环境，确保设备长期稳定运行。
智能控制系统，实现传输与分配功能。

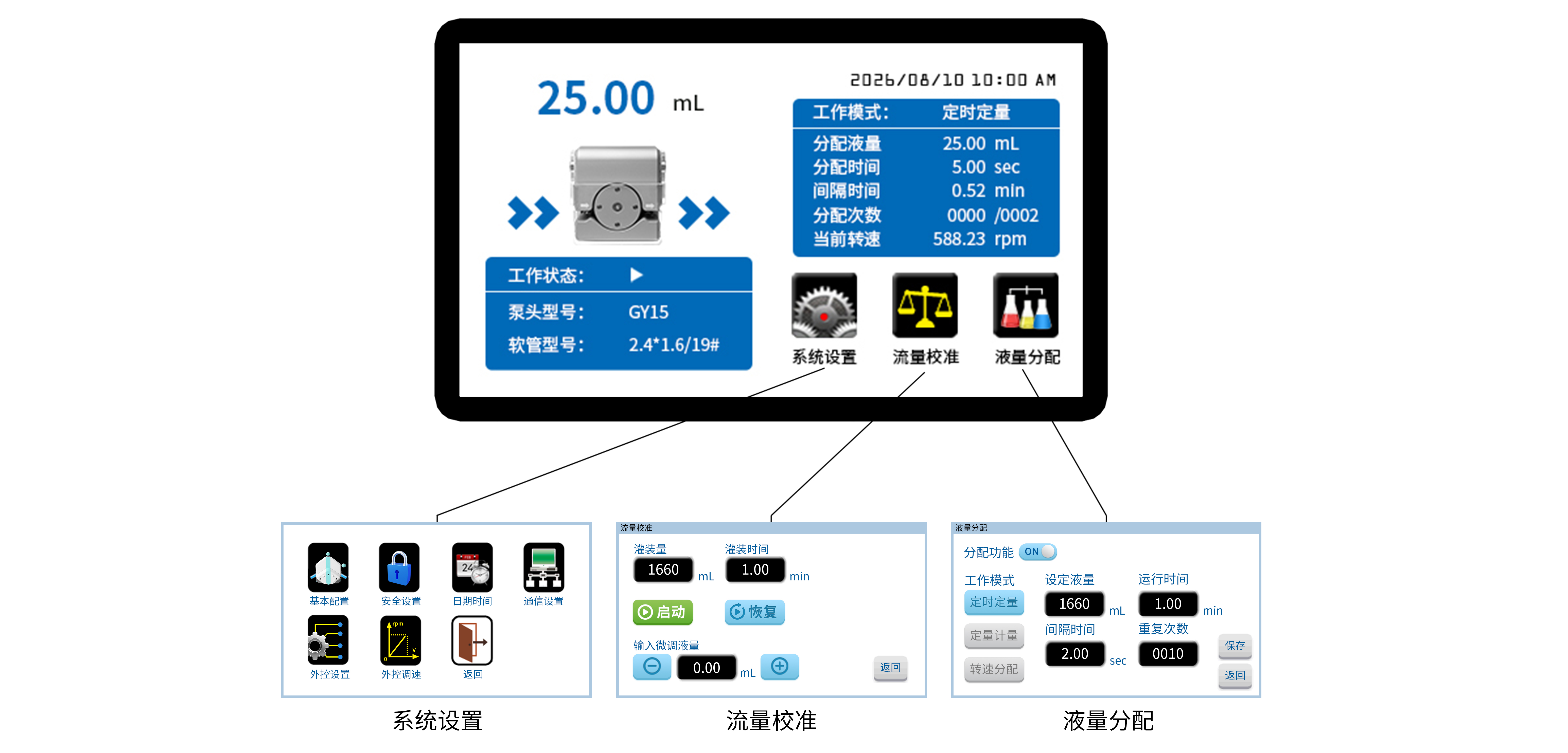

4.3英寸触摸显示屏，操作简便，轻松实现参数设置与校准。
外控接口内外部均实现电路隔离。
铝合金机身散热性优良。
三级权限管理功能。
泵头开盖停机功能。

技术参数

TECHNICAL PARAMETER

执行标准	GB/T4208-2017，Q/BSC01-2019
外壳材质	铝合金
转速范围	0.1-600 转/分钟
转速调节分辨率	0.01 转/分钟
显示方式	4.3 英寸-工业级-真彩色液晶屏
操控方式	触摸控制，机械按键控制，外部信号控制，通信控制
工作模式	传输模式，分配模式（定量计量、定时定量、转速分配）
传输模式	按照设定的流量和转速连续运行
分配模式	定时定量分配:设置分配液量，分配时间，分配次数，间隔时间定量计量分配:设置分配液量，分配流量，分配次数，间隔时间转速时间分配:设置转速(rpm)，分配时间，分配次数，间隔时间
分配液量范围	0.1 毫升-9999 升
分配时间范围	0.1 秒-9999 小时
间隔时间范围	0.5 秒-9999 小时
分配次数	1-9999 次，0 为无限次
校准功能	输入实际运行液量后自动进行校准
通信接口	RS485
通信协议	Modbus 协议（RTU 模式）
外控调速信号	0-5V，0-10V，4-20mA（任选）
外控信号输入	有源开关量信号（5-24V）控制启停，全速；无源开关量信号控制启停
信号输出	集电极开路输出运行状态。频率-转速输出；4-20mA 输出
状态输出	集电极开路输出运行状态
频率输出	转速-频率线性输出，频率范围600Hz-3000Hz
模拟量输出	转速-模拟量线性输出，模拟量信号为4-20mA
三级权限	管理员，技术员和操作员三级，不同权限设置
漏液检测功能	检测到漏液立即停止工作

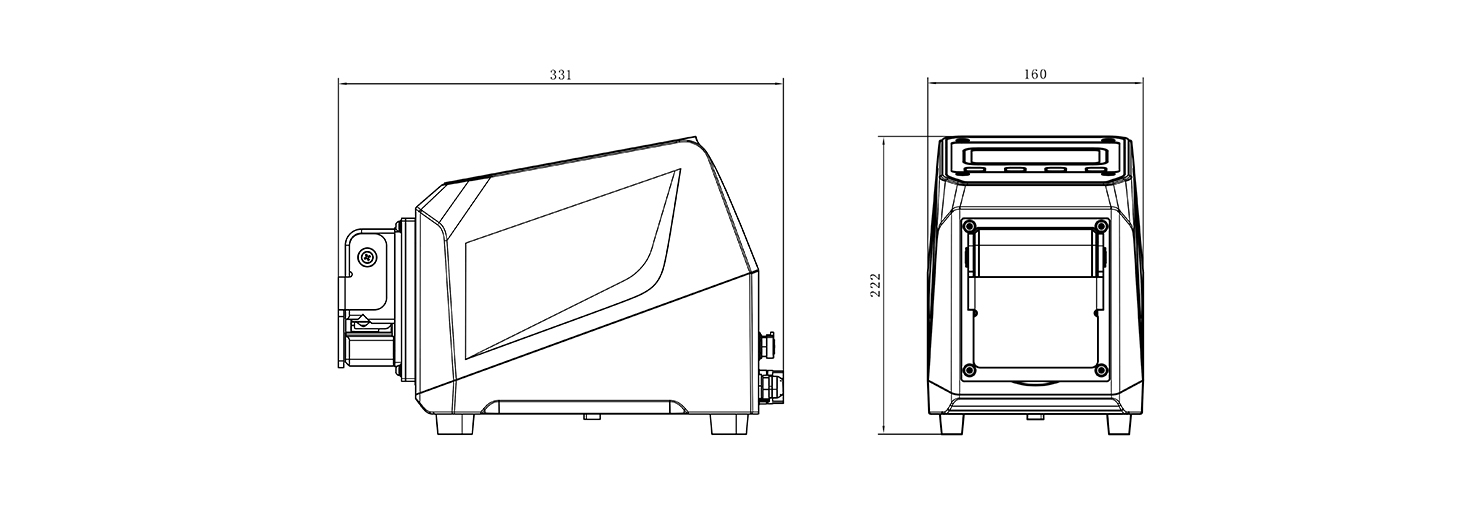

驱动器尺寸（长宽高）	320mm160mm222mm
适用电源	AC110V-220V，50/60Hz
额定功率	110W
工作相对湿度	<90%
工作温度	0-40℃
防护等级	IP66
驱动器重量	6.3kg

适用泵头参数

PRODUCT INTRODUCTION

型号	外壳材料	管卡材料	适用软管		（转速0.1-600rpm）流量范围(mL/min)	重量 (kg)
			管号	内径×壁厚 (mm)
GY15	铝合金	不锈钢	14#	1.6x1.6	0.0255-153	0.95
			19#	2.4x1.6	0.051-306
			16#	3.1x1.6	0.0855-513
