产品简介
PRODUCT INTRODUCTION
- 闭环步进电机驱动，低脉动分配型蠕动泵。
- 低脉动泵头通过两组滚轮的相位差，使流体形成互补，降低流体脉动。
- 具有自适应“压管间隙”功能。
- 新增流量模式，可用于连续传输。
- 可与天平通信，实现闭环控制。
- 两种分配模式:液量分配和转速分配，适用不同性质的液体。
技术参数
TECHNICAL PARAMETER
| 流量范围 | 2.25-12740毫升/分钟 |
| 转速范围 | 0.1-350 转/分钟 |
| 转速分辨率 | 0.01转/分钟 |
| 分配液量范围 | 0.01-9999.99 毫升 |
| 分配液量分辨率 | 0.01 毫升 |
| 分配时间 | 0.1-9999.99 秒 |
| 间隔时间 | 0.1-9999.99 秒 |
| 时间分辨率 | 0.01 秒 |
| 分配次数 | 1-9999 次，设置“0”为无限次 |
| 回吸角度 | 0-360度 |
| 分配精度 | <士0.5% |
| 电机类型 | 闭环步进电机 |
| 显示方式 | 4.3英寸-工业级-真彩色液晶屏 |
| 按键次数 | 30万次 |
| 启停、换向信号 | 无源开关量信号，如:脚踏开关;有源开关量信号:5V-24V通用 |
| 输出接口 | 输出电机运行状态(集电极开路电压输出) |
| 通讯接口 | RS232，RS485 支持 Modbus协议(RTU模式) |
| 适用电源 | 220V±10% 50Hz/60Hz(标配) 110V士10% 50Hz/60Hz(选配) |
| 驱动器尺寸(mm) | 301*270*334(LxWxH) |
| 驱动器重量 | 15.7kg |
| 消耗功率 | <80W |
| 环境温度 | 0-40°C |
| 相对湿度 | <80% |
适用泵头参数
PRODUCT INTRODUCTION
| 驱动器型号 | 电机类型 | 适用泵头 | 适用软管 | 转速范围(rpm) | 流量范围(L/min) |
| IF3II | 闭环步进电机 | DY35 | 73# | 0.1-350 | 2.25-7875 |
| 82# | 3.64-12740 |

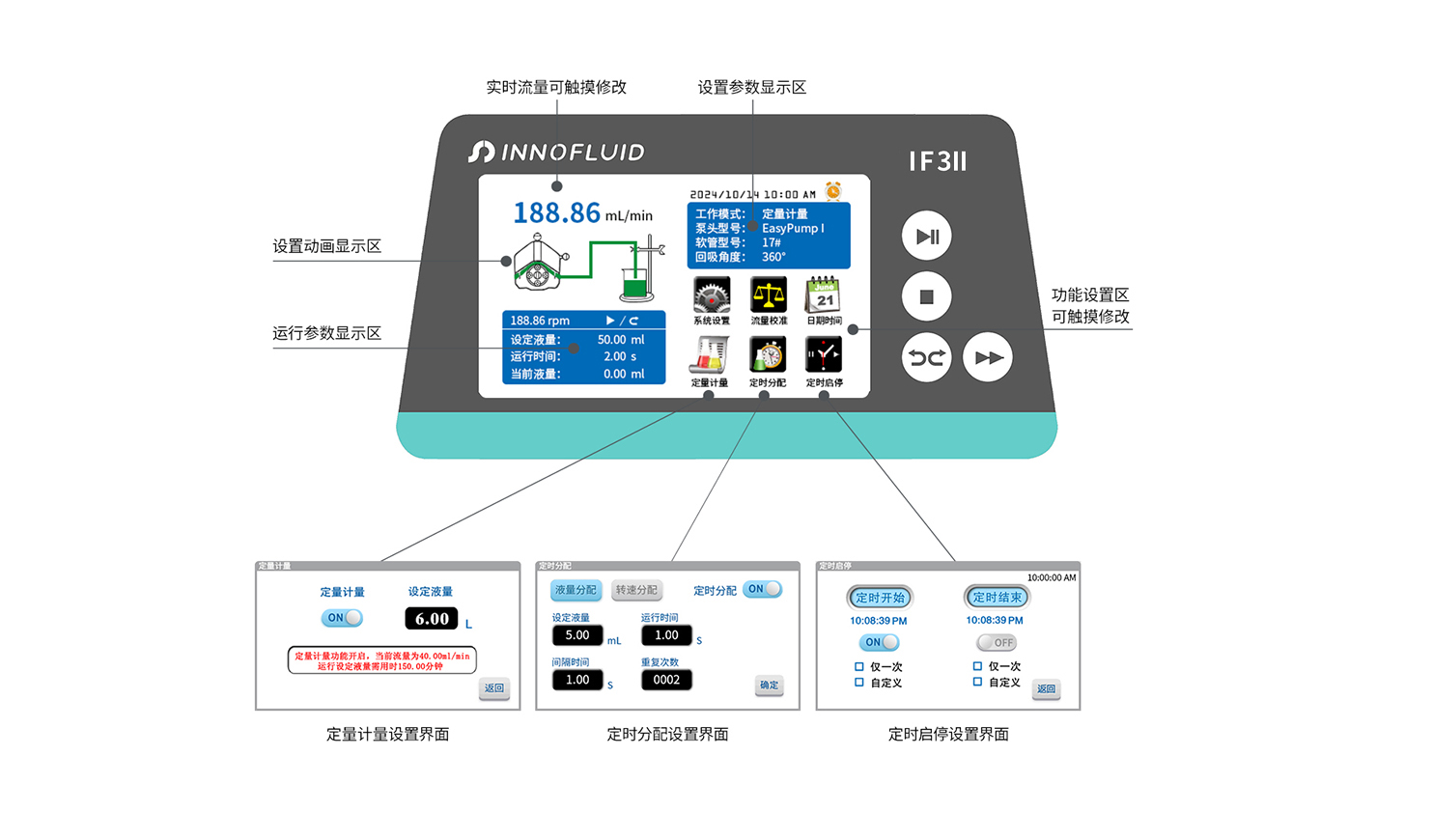

界面展示
OSD
尺寸图（单位：mm）
PRODUCT INTRODUCTION
