OEM-EYB101
    转速范围：0.1-350rpm
    流量范围：0.0053-630mL/min
可选泵头：
EasyPump
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 4滚轮，低脉动，精度高。
  • 管卡联动机构，装卡软管方便。
  • 搓轮调整机构，轻松固定不同直径软管。
  • 扳杆助力机构，操作省力。
  • 压管间隙微调机构，调节压力，延长软管使用时间，提高分配精度。
  • 可同时装卡两根软管，实现单泵头双通道。

技术参数

TECHNICAL PARAMETER
产品型号 OEM-EYB101
转速范围 0.1-350rpm
流量范围 0.0053-630mL/min
电机类型 57-56步进电机
电机相数 2
电机步距角 1.8°
电机相电流 3.0A
工作环境 0-40℃，<80%RH无凝露

流量范围

FLOW RANGE


泵头型号 单/双通道 软管壁厚(mm) 是否可调压
EasyPump l 单通道 1.6 不可调压
EasyPump II 单通道 2.4 不可调压
EasyPump V 双通道 1.6 不可调压


泵头型号 单/双通道 软管壁厚(mm) 是否可调压
EasyPump III 单通道 1.6 可调压
EasyPump IV 单通道 2.4 可调压
EasyPump Vl 双通道 1.6 可调压


泵头型号 软管 内径x壁厚(mm) mL/r 流量范围(mL/min)
(转速0.1-350rpm)		 软管承压(Mpa) 重量(kg)
间断 连续
单通道
EasyPump I/III
(适用1.6mm壁厚软管)		 13# 0.8x1.6 0.053 0.0053-19 0.27 0.17 0.6
14# 1.6x1.6 0.27 0.027-95
19# 2.4x1.6 0.55 0.055-193
16# 3.2x1.6 0.933 0.093-327
单通道
EasyPump II/IV
(适用2.4mm壁厚软管)
 15# 4.8x2.4 1.8 0.180-630 0.27 0.17
双通道
EasyPump V/VI
(适用1.6mm壁厚软管)
 13# 0.8x1.6 0.053 0.0053-19 0.27 0.17
14# 1.6x1.6 0.27 0.027-95
19# 2.4x1.6 0.55 0.055-193
16# 3.2x1.6 0.933 0.093-327

安装步骤

INSTALLATION STEPS

发明专利

INVENTION PATENT

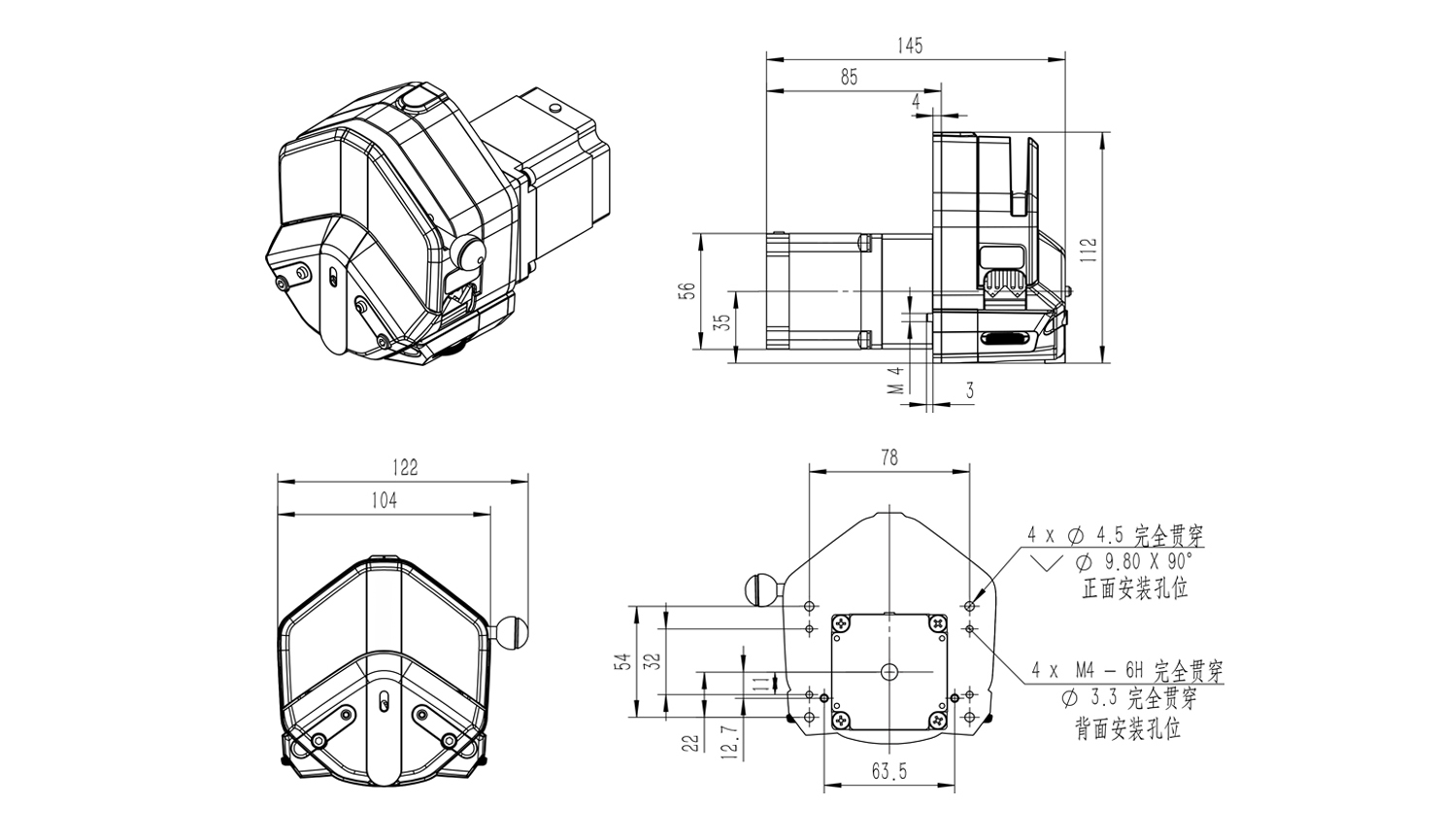

尺寸图（单位：mm）
