OEM-KTB002/003/004
    转速范围：0.1-400rpm
    流量范围：0.0033-373.2mL/min
可选泵头：
KT15
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 通过翻转方式开启上压块 操作简单
  • 具有弹性上压块 减少软管磨损
  • 可快速更换软管 具有自适应卡管装置
  • 适用5种不同尺寸的软管 以满足不同的流量要求
  • 外形美观 体积小巧

技术参数

TECHNICAL PARAMETER
产品型号 OEM-KTB002/003/004
转速范围 0.1-400rpm
流量范围 0.0033-373.2mL/min
控制方式 开关量信号控制启停、换向
调速方式 OEM-KTB002:外部模拟量调速4-20mA
OEM-KTB003:外部模拟量调速0-5V
OEM-KTB004:外部模拟量调速0-10V
电机类型 42步进电机
工作电源 DC24V
工作环境 0-40℃℃，<80%RH无凝露

流量范围

FLOW RANGE

产品型号
通道数
软管
内径x壁厚(mm)
毫升/转
(转速0.1-400rpm)
流量范围mL/min
重量(kg)
OEM-KTB001/KT15
单通道
13#
 0.8x1.6 0.033 0.0033-13.2 0.096
14#
 1.6x1.6 0.156 0.0156-62.4
19#
 2.4x1.6 0.286 0.0286-114.4
16#
 3.2x1.6 0.477 0.0477-190.8
25#
 4.8x1.6 0.933 0.0933-373.2

型号选择

MODEL SELECTION

OEM-KTB002 42HS60步进电机+M42/4-20mA驱动模块
OEM-KTB003 42HS60步进电机+M42/0-5V驱动模块
OEM-KTB004 42HS60步进电机+M42/0-10V驱动模块
OEM-KTB005 42HS60步进电机+M42/USB定速驱动模块
OEM-KTB006 42HS60步进电机+M42/RP电位器调速驱动模块
OEM-KTB007 42HS60步进电机+M42/RP-A外置电位器调速驱动模块
OEM-KTB008 42HS60步进电机+焊后PM26
OEM-KTB009 42HS60步进电机+M42/RS232通信驱动模块
OEM-KTB010 42HS60步进电机+M42/RS485通信驱动模块

安装步骤

INSTALLATION STEPS

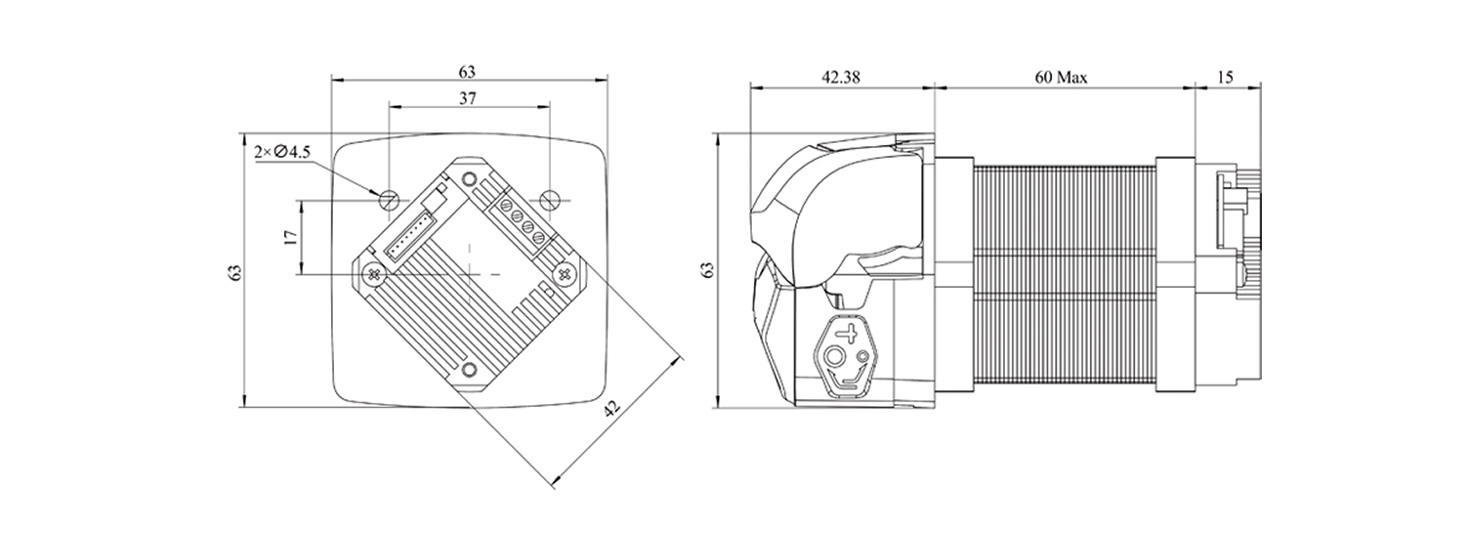

尺寸图（单位：mm）

PRODUCT INTRODUCTION
